균형철근비, 구조 설계에서 꼭 알아야 할 개념

균형철근비, 구조 설계에서 꼭 알아야 할 개념

균형철근비는 철근 콘크리트 구조물 설계에서 철근의 비율이 균형 상태를 이루는 비율을 의미합니다. 이 비율은 철근과 콘크리트가 동시에 파괴되는 이상적인 상태를 목표로 하여 설정된 비율입니다.

목차

• 1. 균형철근비의 개념
• 2. 균형철근비를 넘어서거나 모자라게 되면?
• 3. 설계에서 균형철근비의 중요성
• 4. 균형철근비 계산
• 5. 균형철근비의 개념도
• 6. 응력 분포의 표
• 7. 응력 분포 그래프



1. 균형철근비의 개념

강도설계법에서, 철근 콘크리트 보가 파괴될 때 콘크리트와 철근이 각각 최대로 버틸 수 있는 응력을 동시에 발휘하는 것이 균형철근비의 이상적인 상태입니다. 균형철근비 상태에서는 철근이 항복하고 콘크리트가 압축 파괴에 도달하게 됩니다.

• 철근이 항복 : 철근이 최대 인장응력을 견디면서 더 이상의 하중을 버티지 못하게 되는 상태입니다.
• 콘크리트의 압축 파괴 : 콘크리트가 최대 압축응력을 견디고, 압축력에 의해 파괴되는 상태입니다.



2. 균형철근비를 넘어서거나 모자라게 되면?

1. 철근비가 균형철근비보다 큰 경우 (과다배근 상태) : 철근의 비율이 너무 높아 콘크리트가 먼저 파괴될 가능성이 커집니다. 이는 갑작스러운 파괴를 초래할 수 있어 안전성에 부정적입니다.
2. 철근비가 균형철근비보다 작은 경우 (과소배근 상태) : 철근이 먼저 항복하여 콘크리트가 파괴되기 전에 보의 인장 부분이 파괴될 가능성이 큽니다. 이는 비교적 덜 위험하며, 구조물은 파괴 전에 큰 변형을 보이므로 주의를 줄 수 있습니다.



3. 설계에서 균형철근비의 중요성

실제 설계에서는 구조물이 예측하지 못한 상황에서 갑자기 붕괴되지 않도록 균형철근비보다 낮은 과소배근 상태로 설계하는 것이 일반적입니다. 이는 균열과 변형을 통해 구조물의 상태를 파악할 수 있도록 하여 안전을 높이기 위함입니다.



4. 균형철근비 계산

균형철근비는 철근의 항복강도와 콘크리트의 강도, 그리고 단면의 형상 등에 따라 달라집니다. 균형철근비의 정확한 계산은 보의 설계에 있어 중요한 과정이며, 이를 통해 안전하고 효율적인 철근 콘크리트 구조물을 설계할 수 있습니다.



5. 균형철근비의 개념도

아래의 예시는 철근 콘크리트 단면에서 균형철근비 상태와 과소배근 및 과다배근 상태를 비교하는 그림입니다.

• 균형철근비 : 철근과 콘크리트가 동시에 파괴되는 이상적인 상태입니다.
• 과소배근 : 철근이 먼저 항복하고, 큰 변형을 보이면서 안전 경고를 줄 수 있습니다.
• 과다배근 : 콘크리트가 먼저 파괴되며, 갑작스러운 파괴로 이어질 수 있습니다.

이를 통해 균형철근비 상태에서 철근과 콘크리트가 동시에 최대 응력을 발휘하는 구조적인 안전성을 시각화할 수 있습니다.



6. 응력 분포의 표

아래는 다양한 철근비 상태에 따른 응력 분포를 정리한 표입니다.

상태	철근의 상태	콘크리트의 상태	응력 분포
과소배근	먼저 항복	압축에 저항 중	인장 축 변형이 큼
균형철근비	항복 및 파괴 동시에	파괴 발생	인장 및 압축 측이 균형 있게 변형
과다배근	저항 중	먼저 파괴	압축 측에서 파괴가 급격하게 발생

위의 표를 통해, 균형철근비가 유지될 때 철근과 콘크리트가 동시에 최대 저항을 발휘해 구조적으로 안정적인 상태를 제공한다는 점을 알 수 있습니다.

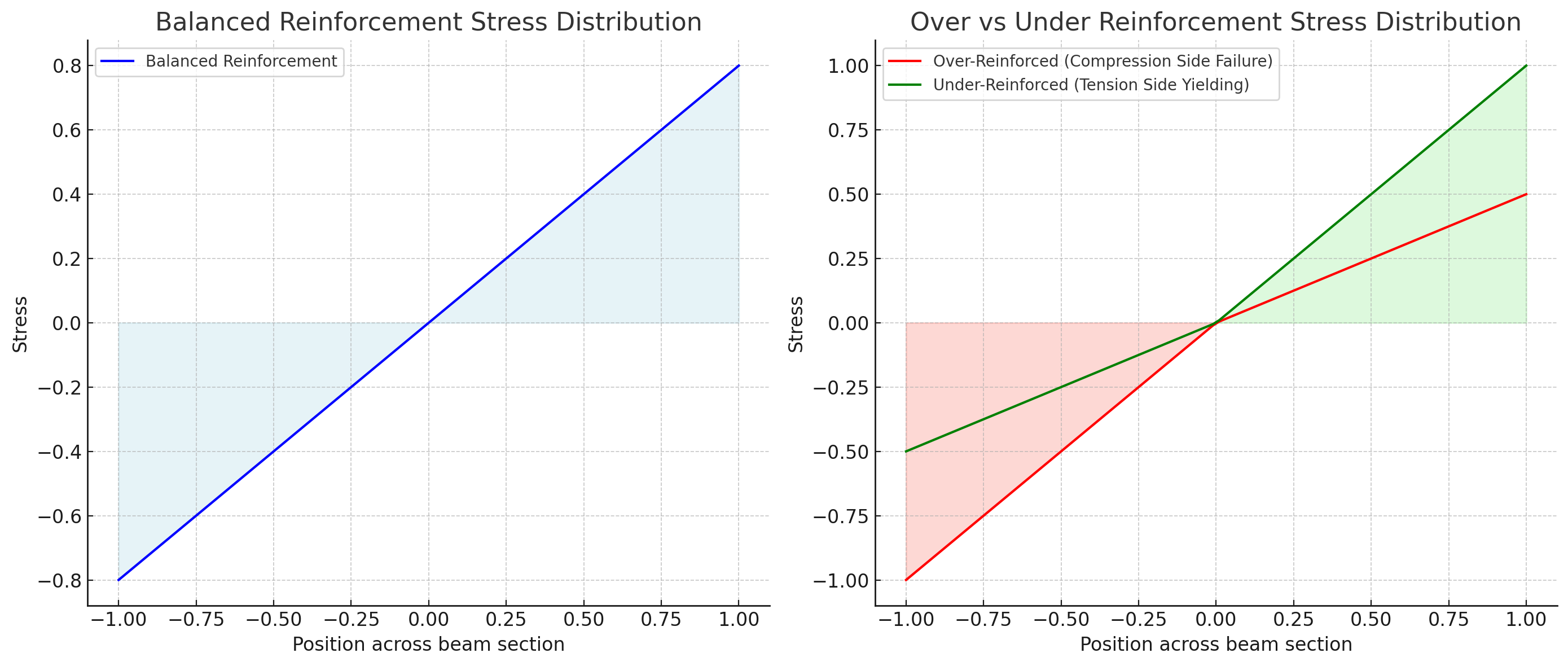

7. 응력 분포 그래프

출처 : OpenAI ChatGPT의 제공 그래프, 사용자의 요청에 따라 Python과 Matplotlib을 사용하여 생성.

위 그래프를 통해 균형철근비, 과다배근(압축 측 파괴), 과소배근(인장 측 항복) 상태의 응력 분포를 시각적으로 확인할 수 있습니다.

• 균형철근비 : 첫 번째 그래프에서 인장(오른쪽)과 압축(왼쪽) 응력이 균형을 이루며, 철근과 콘크리트가 동시에 최대 응력에 도달해 파괴됩니다.
• 과다배근 : 두 번째 그래프에서 압축 측(왼쪽) 응력이 상대적으로 크게 분포되어 있으며, 콘크리트가 먼저 파괴될 위험이 큽니다.
• 과소배근 : 인장 측(오른쪽) 응력이 높아 철근이 먼저 항복하게 되며, 변형이 커지면서 구조적 경고를 줄 수 있습니다.
